Baño seco separador WildRover.
Sin agua, sin químicos y sin conexión a la red. Funciona apoyado en el suelo de una camper el mismo día que llega, y queda instalado en fijo con una manguera y un sifón.
Cerrado
Abierto · la tapa se queda donde la dejes

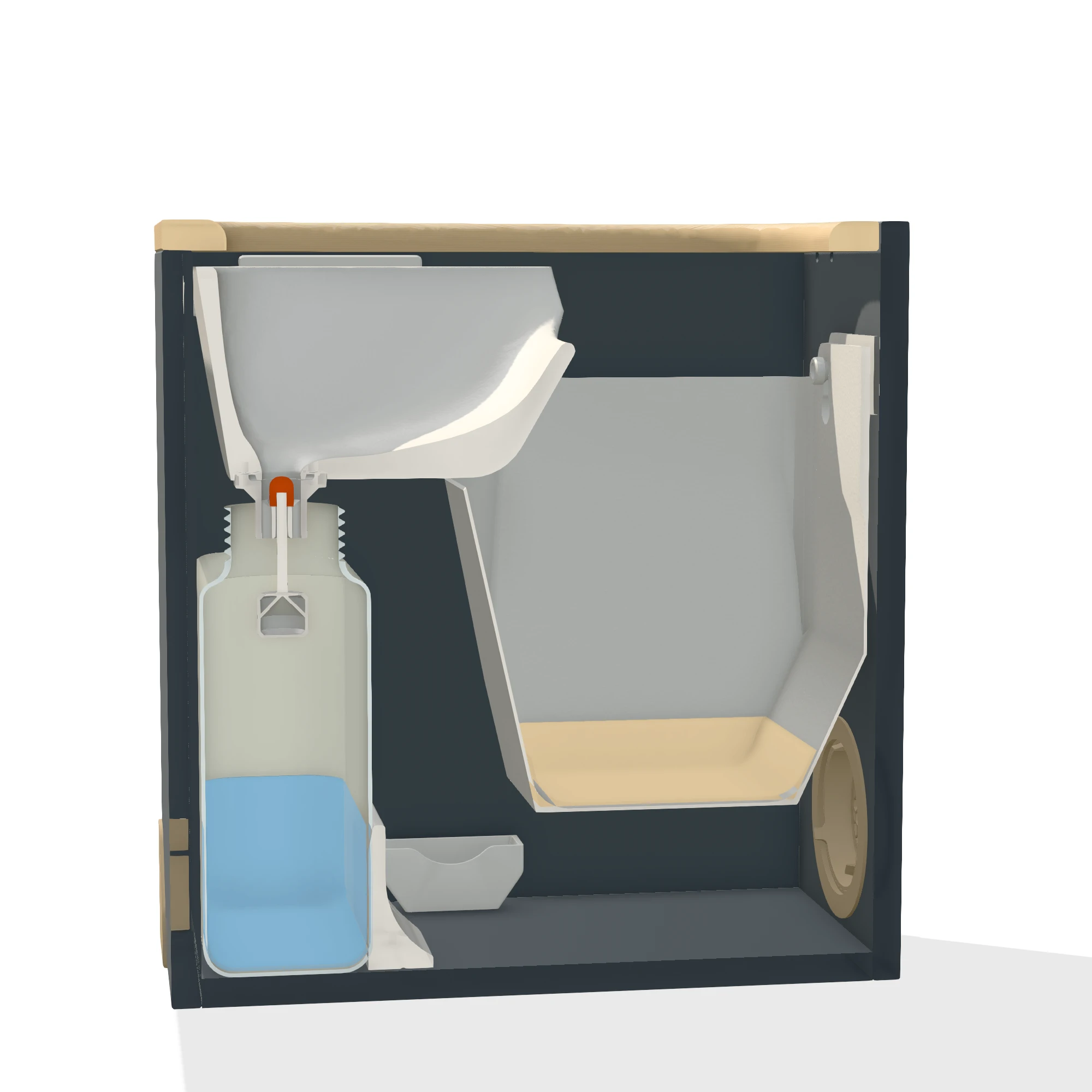

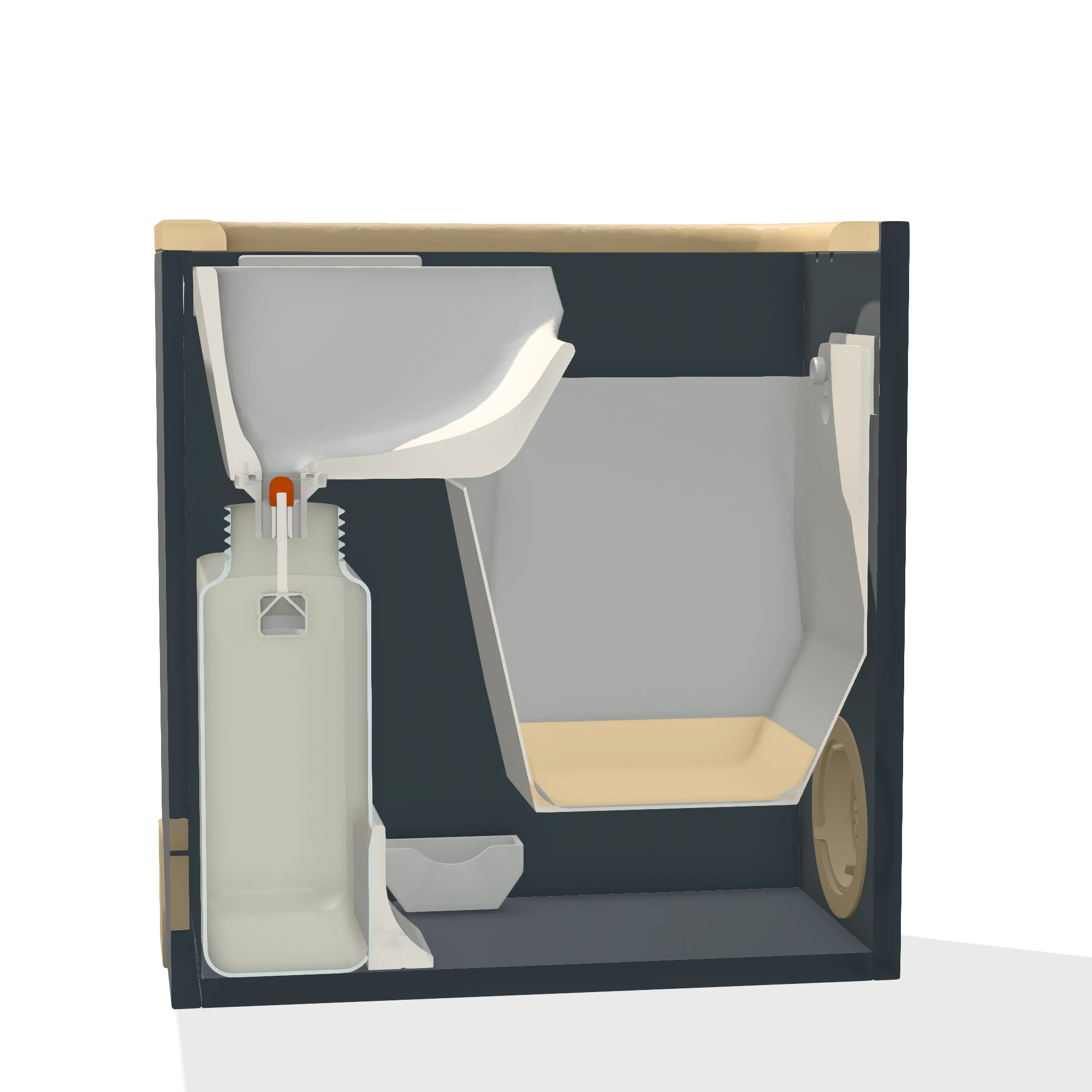

Interior · dos depósitos independientes
Despiece · todo sale sin herramientas

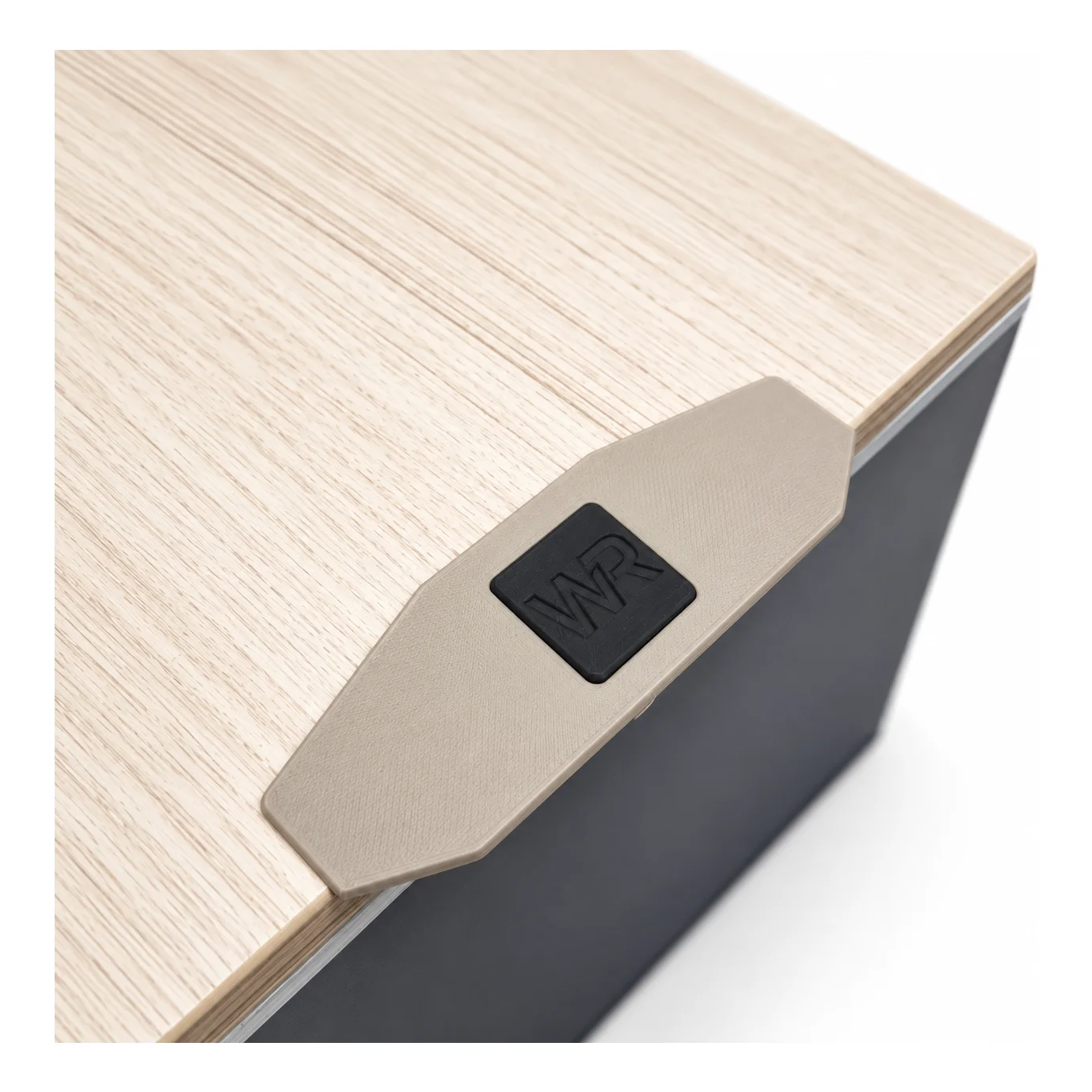

Detalle · tirador y bisagra de fricción
Cenital
Así llega.
Las imágenes de arriba son renders del modelo de fabricación, que es lo que permite enseñar el interior. Estas dos son el producto terminado, sin retoque: las bisagras negras, la rejilla de ventilación y el tapón del desagüe trasero.

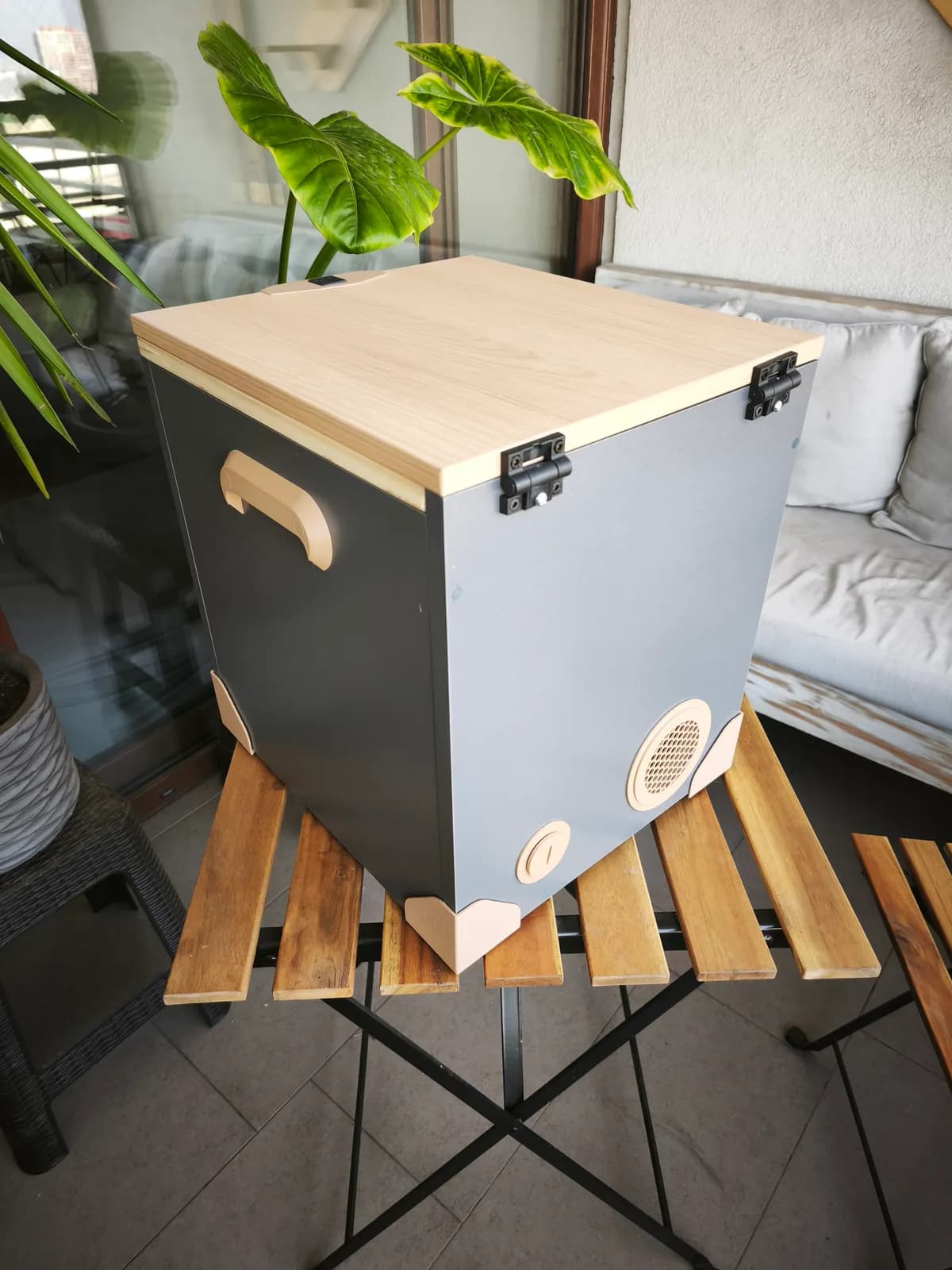

Trasera · rejilla y desagüe
Abierto · asiento y separador
El diseño, desde dentro.
Gira. Abre. Descubre cada pieza.
Selecciona una pieza para descubrirla.
Ver toda la explicación en texto
01 · Tapa
Cubre la taza cuando el baño no está en uso y protege el interior durante el transporte en vehículo. Va sobre dos bisagras de fricción regulable: se queda abierta en el ángulo que la dejes, en lugar de caerse sola.
02 · Asiento
Posiciona al usuario de forma que los líquidos entren en el canal delantero del separador y los sólidos caigan en el contenedor posterior. El uso sentado no es una recomendación: es la condición para que el sistema funcione.
03 · Separador de orina
Divide el flujo en dos rutas independientes: el canal delantero conduce la orina al depósito o a la salida exterior, y la apertura posterior deja caer los sólidos en su contenedor. Separar en origen es lo que evita que aparezca el olor.
04 · Contenedor de sólidos
Recibe los residuos sólidos y el material absorbente. Al no mezclarse con líquido, se mantiene seco: ahí está la diferencia con un baño químico o con una bolsa sin separación.
05 · Depósito de líquidos
Recoge la orina desviada por el separador en la configuración portátil. Para vaciarlo se abre la tapa, se retira el separador y se saca por arriba.
06 · Indicador de nivel
Se atornilla bajo el separador, en la misma brida de cuatro tornillos que la salida lisa. Un flotador sube dentro del depósito y empuja hacia arriba un marcador naranja que asoma por el fondo del orinal: se ve al levantar la tapa, sin sacar el bidón ni llevar la cuenta. Es mecánico, sin electrónica ni batería.
07 · Carcasa
El mueble. Sostiene el separador, aloja los dos depósitos y da la altura de uso. Lleva un asa a cada lado, patas con tacos de fieltro y, detrás, la rejilla de ventilación y un desagüe con tapón.
Dos rutas. Nunca se cruzan.
SeparadorLíquidosSólidosAsiento a 403 mmLos siete pasos del manual
01 · Coloca una bolsa compostable en el contenedor de sólidos
Forra el cubo antes de nada. Es lo que después permite retirar los sólidos sin tocar ni fregar el contenedor.
02 · Agrega una capa de serrín o fibra de coco
Una base de material seco en el fondo. Absorbe la humedad residual desde el primer uso.
03 · Verifica que el depósito de líquidos esté vacío y en su lugar
El bidón de 5 litros se coloca desde arriba, antes que el separador, y queda justo bajo su canal delantero.
04 · Usa el baño siempre sentado
La postura es lo que hace que cada residuo entre por su propia apertura. De ella depende que el sistema funcione.
05 · Los líquidos se dirigen al depósito automáticamente
El canal delantero conduce la orina al bidón, o a la salida exterior si el baño está instalado en fijo.
06 · Cubre los sólidos con material seco después de cada uso
Un puñado basta. Mantiene el contenido seco y tapado, que es la mitad del trabajo contra el olor.
07 · Vierte un poco de agua en el orinal para ayudar a limpiar
Arrastra los restos del canal delantero. Va al mismo depósito de líquidos.
Ocupa lo que ocupa una banqueta.
Las cotas están medidas cara a cara sobre el modelo de fabricación, no estimadas desde una fotografía.
- Ancho
- 362 mmcon las asas
- Fondo
- 399 mm
- Alto
- 421 mm
- Altura de asiento
- 403 mmcomo un inodoro doméstico
- Peso en vacío
- [por confirmar]
La altura de asiento es el dato que casi nadie publica y es el que decide si se siente como un baño de verdad: 403 mm caen dentro del rango de un inodoro doméstico corriente.
Ocho piezas, todas desmontables a mano.
No hay nada pegado ni soldado. Cualquier componente se retira, se limpia y se reemplaza sin herramientas.
- 01
Tapa
Tablero abatible sobre dos bisagras de fricción regulable. Se queda en el ángulo donde la dejes.
- Material
- Abedul
- 02
Asiento
Tablero con hueco ovalado de canto redondeado. Pieza suelta: se encaja sobre la estructura, justo debajo de la tapa, y se retira sin herramientas.
- Material
- Abedul
- 03
Separador de orina
Recoge los líquidos por el canal delantero y deja pasar los sólidos por la apertura trasera. Extraíble.
- Material
- [por confirmar]
- 04
Depósito de líquidos
Bidón plano de 5 litros. Se saca por arriba, retirando antes el separador.
- Material
- [por confirmar]
- 05
Contenedor de sólidos
Se usa forrado con una bolsa compostable y se saca por arriba para vaciarlo.
- Material
- [por confirmar]
- 06
Sifón antiolores
Una de las tres salidas del separador. Se atornilla en su brida inferior al pasar a instalación fija, en lugar de la salida lisa.
- Material
- [por confirmar]
- 07
Indicador de nivel
La tercera salida. Un flotador eleva un marcador naranja cuando el depósito de líquidos se acerca al límite. Mecánico, sin electrónica.
- Material
- [por confirmar]
- 08
Carcasa
El mueble: asas a ambos lados, patas con tacos de fieltro y rejilla de ventilación. Dentro lleva los soportes del separador y de los dos depósitos.
- Material
- Contrachapado
Herrajes y detalles.
Las bisagras son de fricción regulable: la tapa se queda en el ángulo donde la sueltas en vez de caerse. En un vehículo en movimiento eso deja de ser un detalle.
- Bisagras
- De fricción regulablela tapa se queda donde la dejas
- Asas
- Una a cada lado
- Patas
- Con tacos de fieltro
- Ventilación
- Rejilla de serieel extractor con motor es un accesorio
- Desagüe trasero
- Con tapónpara la instalación fija
Lo que viene en la caja, y lo que no.
Lo segundo importa tanto como lo primero. Nadie debería descubrir lo que falta el día del montaje.
- Carcasa de contrachapado, con asas y patas
- Tapa de madera abatible, sobre bisagras de fricción
- Asiento de madera extraíble
- Separador de orina, con la salida lisa montada
- Sifón antiolores, para pasar a instalación fija
- Indicador de nivel del depósito de líquidos
- Contenedor de sólidos sobre sus guías
- Depósito de líquidos de 5 litros
- Rejilla de ventilación
- Manguera de desagüeconfirmado por el manual
- Depósito externo de aguas grises
- Extractor de aire con motoraccesorio WildRover
- Serrín o fibra de coco[por confirmar]
- Bolsas compostables[por confirmar]
Las tres salidas del separador vienen en la caja. La lisa llega montada; el sifón y el indicador de nivel van aparte, para que pongas el que pida tu instalación sin comprar nada más.
Pasar a instalación fija.
Tres pasos, sin obra. El mueble es el mismo: lo único que cambia es por dónde salen los líquidos.
- 01Desatornilla la salida lisa del separador: son cuatro tornillos por debajo.
- 02Atornilla el sifón antiolores en su lugar con los mismos cuatro tornillos.
- 03Conecta una manguera de desagüe al sifón y llévala a un desagüe o a un depósito de aguas grises.
La manguera de desagüe no viene incluida.
Mantención.
Dos depósitos, dos frecuencias distintas, y ninguna operación que requiera herramientas.
- Vaciar los líquidos
- Retira el orinal, saca el depósito de líquidos, vacía, enjuaga y vuelve a colocarlo.
- Vaciar los sólidos
- Retira la bolsa compostable cuando esté llena y limpia el contenedor periódicamente.
- Limpieza
- Productos suaves en el asiento y en el orinal. Revisa el sifón y las conexiones cada cierto tiempo y mantén la ventilación libre.
Instálalo. Úsalo. Sigue viajando.
¿Dudas antes de comprar? Escríbenos a wildroveroverland@gmail.com.
